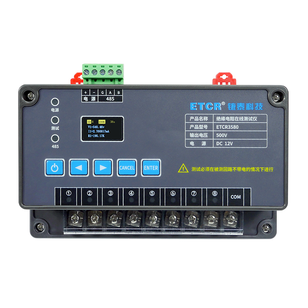

ETCR3580绝缘电阻在线监测仪
ETCR3580绝缘电阻在线监测仪适用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。
一．简介
ETCR3580绝缘电阻在线监测仪用于在线监测电缆、电机、开关、电器等各种电器设备及绝缘材料的绝缘电阻值。仪器可监测1～8个回路的绝缘电阻值，仪器带有RS485接口提供MODBS通信协议，可上传输出电压，绝缘电阻值，回路电流等数据，供用户二次开发应用，实现对绝缘电阻的实时在线监测。
ETCR3580绝缘电阻在线监测仪输出电压500V，量程0.1MΩ～10GΩ。采用更清晰OLED液晶屏，测试参数可在仪器按键或后台设置，安装方便，测试可靠，广泛应用于电信、电力、气象、机房、油田、工矿企业等重要场所对绝缘电阻的在线监测。
二、技术规格
电 源 | DC 12V （外部供电） |
输出电压 | 500V |
短路电流 | 2mA MAX |
量 程 | 0.1MΩ～10GΩ |
精 度 | ±5%rdg±5dgt |
通讯方式 | RS485通讯，MODBUS通信协议 |
传输数据 | 绝缘电阻值，吸收比 |
测试回路数量 | 1路～8路 |
液 晶 屏 | 显示当前测试回路的绝缘电阻值、输出电压、回路电流 |
液晶屏尺寸 | 21.7mmX10.9mm |
指 示 灯 | 电源指示，测试指示，485通讯 |
安装方式 | 导轨安装，螺钉安装 |
功 耗 | 待机0.8W，MAX 12W |
重 量 | 约470g |
尺 寸 | 169mmX104mmX73mm |
工作温湿度 | -20℃～60℃；80%rh以下 |
